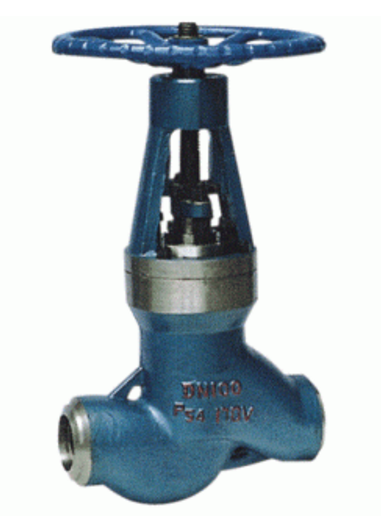

一、J61Y磅級電站截止閥概述：
電站截止閥也稱電站專用截止閥，電站截止閥與其他截止閥產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。制造驗收技術條件按日本火力發電用閥門標準E101的規定。磅級電站截止閥的結構長度按E101的規定。閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。閥蓋填料函嘗試合理，填料加緩蝕劑，密封可靠，開關平穩。閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
電站截止閥應用范圍：
電站截止閥適用于Class1500～3500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上切斷或接通介質。適用介為：水、油品、蒸汽等非腐蝕性介質。
二、結構特點：
1.產品設計制造按ASME B16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用stellite 司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.閥蓋填料函嘗試合理,填料加緩蝕劑,密封可靠,開關平穩。
6.閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
7.電動截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手動、電動切換機構。除就地操作外，還可進行遠距離操作。
三、標準規范：
設計制造標準：ASME B16.34、E101
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
四、產品型號：
| 對接焊端 |
產品型號 |
|
|
GB1224 |
|
J61Y – P54/100V |
|
J61Y - 200 |
J61Y - P54/140V |
|
|
J61Y - 250 |
J61Y - P54/170V |
|
|
J61Y - 320 |
J61Y - P57/170V |
|
五、性能規范：
型號 |
公稱壓力 |
試驗壓力 (MPa ) |
適用溫度 (℃) |
適用介質 |
|
|
強度試驗 |
密封試驗 |
||||
|
J61Y - 200 |
20.0 |
30 |
22 |
425 |
水 |
|
J61Y - 250 |
25.0 |
37.5 |
27.5 |
||
|
J61Y - 320 |
32.0 |
48 |
35.2 |
||
|
J61Y – P54/100V |
P54/100V |
30 |
11 |
540 |
|
|
J61Y - P54/140V |
P54/140V |
40 |
15.4 |
||
|
J61Y - P54/170V |
P54/170V |
48 |
19 |
||
|
J61Y - P57/170V |
P57/170V |
63 |
19 |
570 |
|
J61Y-P54170V電站截止閥
| 型號 |
公稱通徑 |
尺 寸?。?mm ） |
重 量 |
|||
|
d |
L |
H |
Do |
|||
|
J61Y-200 |
50 |
55 |
350 |
497 |
350 |
|
|
100 |
109 |
600 |
806 |
600 |
|
|
|
J61Y-250 |
10 |
10 |
110 |
230 |
150 |
3.8 |
|
20 |
19 |
150 |
272 |
180 |
6.8 |
|
|
25 |
22 |
180 |
308 |
250 |
11.2 |
|
|
32 |
26 |
180 |
308 |
250 |
11.8 |
|
|
40 |
36 |
250 |
493 |
350 |
36.5 |
|
|
50 |
42 |
250 |
493 |
350 |
36.5 |
|
|
65 |
56 |
340 |
775 |
450 |
120 |
|
|
80 |
64 |
390 |
848 |
500 |
150 |
|
|
100 |
84 |
480 |
910 |
600 |
240 |
|
|
J61Y-P54/100V |
10 |
12 |
110 |
170 |
150 |
2.5 |
|
20 |
23 |
150 |
270 |
200 |
9.2 |
|
|
25 |
27 |
180 |
270 |
200 |
9.5 |
|
|
32 |
32 |
180 |
365 |
250 |
15 |
|
|
40 |
36 |
250 |
493 |
320 |
38 |
|
|
50 |
45 |
350 |
580 |
320 |
75 |
|
|
65 |
57.6 |
430 |
605 |
350 |
105 |
|
|
80 |
74 |
470 |
660 |
500 |
115 |
|
|
100 |
84 |
480 |
910 |
600 |
250 |
|
|
J61Y-320 |
10 |
10 |
110 |
230 |
150 |
3.8 |
|
20 |
19 |
150 |
272 |
200 |
6.8 |
|
|
25 |
22 |
180 |
318 |
250 |
11.2 |
|
|
32 |
26 |
180 |
308 |
250 |
11.8 |
|
|
40 |
36 |
250 |
493 |
350 |
36.5 |
|
