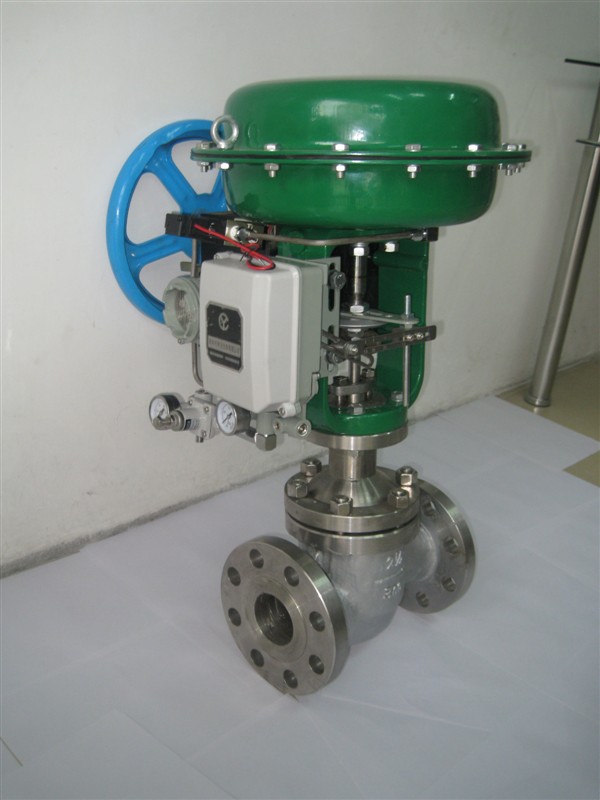

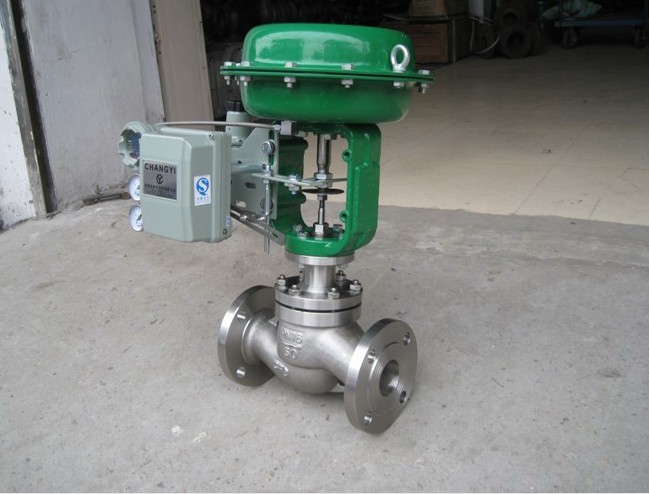

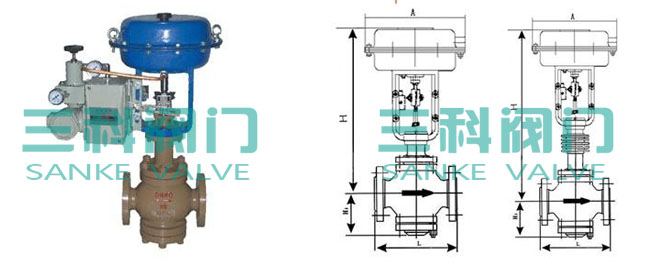

一、ZMAP氣動單座調節閥概述：
ZMAB/ZMAP型氣動薄膜單座調節閥是自動控制系統中常用的執行器，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。
一ZMAP氣動單座調節閥允許壓差：
|
供氣壓力 |
彈簧壓力 |
公稱通徑 |
20 |
20 |
20 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
0.14 |
20-100 |
允許壓差MPa |
5.3 |
3.7 |
2.3 |
1.3 |
0.8 |
0.5 |
0.5 |
0.3 |
0.25 |
0.2 |
0.12 |
0.12 |
0.08 |
0.05 |
0.05 |
0.035 |
|
0.24 |
40-200 |
6.4 |
6.4 |
5.5 |
3.1 |
1.8 |
1.2 |
1.1 |
0.7 |
0.65 |
0.45 |
0.18 |
0.18 |
0.10 |
0.10 |
0.10 |
0.07 |
二、ZMAP氣動單座調節閥執行機構主要技術參數：
|
型 號 |
ZHA(B)-1 |
ZHA(B)-2 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
ZHA(B)-6 |
|
有效面積cm2 |
200 |
280 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
10 |
16 |
25 |
40 |
60 |
1000 |
|
彈簧范圍KPa |
20～100(標準)；40～200；80～240；20～60；60～100 |
|||||
三、ZMAP氣動單座調節閥主要技術性能指標：
|
項目 |
指標值 |
|
|
基本誤差％ |
不帶定位器 |
±5.0 |
|
帶定位器 |
±1.0 |
|
|
回差％ |
不帶定位器 |
3.0 |
|
帶定位器 |
1.0 |
|
|
死區％ |
不帶定位器 |
3.0 |
|
帶定位器 |
0.4 |
|
|
允許泄漏量L/h |
1×10-3×閥額定容量 |
|
四、ZMAP氣動單座調節閥規格與技術參數：
|
公稱通徑mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|||||||
|
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
可與本公司 |
|||
|
額定流量 |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|||
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
||||
|
公稱壓力MPa |
0.6 1.6 4.0 6.4 |
|||||||||||||||||||
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
|
|
||||||||||||
|
流量特性 |
直線、等百分比、快開型 |
|||||||||||||||||||
|
介質溫度℃ |
-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型) |
|||||||||||||||||||
|
法蘭尺寸 |
鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79 |
|||||||||||||||||||
|
法蘭形式 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 |
|||||||||||||||||||
|
閥體材質 |
PN |
0.6,1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
|||||||||||||||||
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||||||||
|
閥體型式 |
直通單座鑄造球型閥 |
|||||||||||||||||||
|
閥芯材質 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||||||||
|
上閥蓋形式 |
普通式(常溫型)、熱片式(中溫型)、低溫型 |
|||||||||||||||||||
|
可配附件 |
定位器 手輪 電/氣轉換器 空氣過濾減壓器 |
|||||||||||||||||||
|
可調比R |
30:1 |
|||||||||||||||||||
|
氣源接頭 |
M16×1.5 |
|||||||||||||||||||
