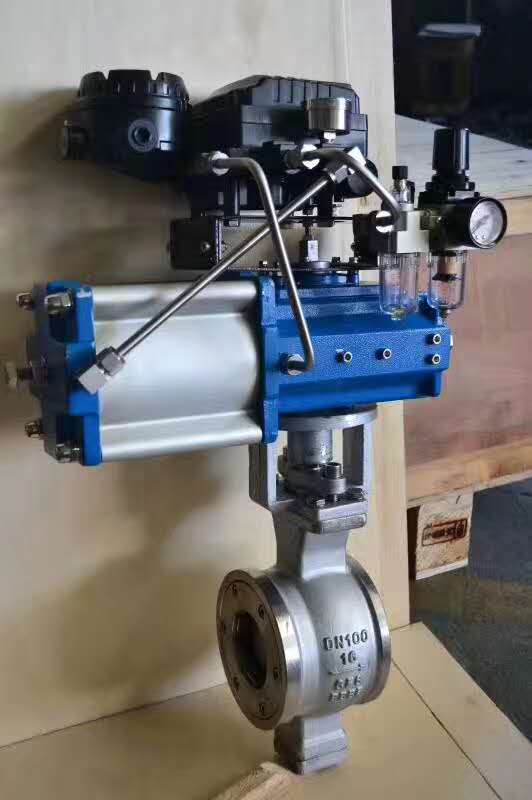

一、ZSHV氣動V型調節球閥結構原理

1.1結構:

氣動V形調節球閥由氣動活塞式執行機構和V形球閥二部分組成,氣動活塞式執行機構又分單作用和雙作用二種。V形球閥密封形式為軟密封和硬密封二種。

1.2動作原理:

a.氣動活塞式執行機構為雙作用時：
由雙作用定位器輸出的氣源信號壓力分別輸入執行機構活塞左、右二氣室，由于輸入活塞左、右二氣室的氣源壓力不同，形成壓差，推動活塞作直線運動。通過齒輪、齒條傳動，將活塞的直線運動轉換成執行機構主軸的旋轉運動，直至左、右氣室壓力平衡，運動停止。在執行機構作旋轉運動的同時帶動閥桿、閥芯作旋轉運動，以改變閥芯、閥座間的流通面積，達到調節目的。
b.氣動活塞式執行機構為單作用時：
由單作用定位器輸出的氣信號壓力輸入到執行機構無彈簧一側的氣室中，氣信號壓力作用在活塞上形成的推力和彈簧力之間差值的作用下，氣缸活塞作直線運動，通過齒輪，齒條傳動。直至氣信號壓力形成的推力與彈簧力平衡，運動停止。在執行機構主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動，從而改變閥芯、閥座之間的流通面積，達到調節目的。

二、ZSHV氣動V型調節球閥特點

■ 由于V形球閥流路簡單、流阻較小，因而流通能力較大。
■ V形球閥芯上具有近似等百分比流量特性的V形和具有近似線性流量特性的U形二種缺口形式，因而無須通過定位器調整，即能實現不同流量特性的流量控制。
■ 可調比可達到300：1，遠大于直通單、雙座調節閥。
■ 具有較高的密封等級，軟密封結構的泄漏等級為GB/T4213VI級。硬功夫密封結構的泄漏等級為GB/T4213IV級。
■ 正、反作用方式變換較為方便，只需將閥芯初始位置旋轉90℃，既能實現作用方式的轉換。
■ 結構簡單、維護方便。體積較小、易于安裝。

三、ZSHV氣動V型調節球閥技術參數和性能

3.1閥體：

形式：直通鑄造閥體
公稱通徑：25~300mm
公稱壓力：PN1.6、4.0、6.4MPa
連接形式：對夾式（管道法蘭）：JB79-59
法蘭式：JB79-59
材料：ZG25I、ZG1Cr18Ni9Ti、
ZG0Cr18Ni12MoTi
溫度范圍：常溫：-20℃～+180℃ 中溫：+40℃～+350℃
填料：V型聚四氟乙烯，柔性石墨。

3.2閥內組件：

閥芯型式：V型閥芯
流量特性：等百分比特性
材料：ICr18Ni9Ti, oCr18Ni12Mo2Ti
閥座材料：四氟乙烯，特制PPL，金屬閥座。
可調 比：350：1

四、ZSHV氣動V型調節球閥執行機構

氣缸型式：?jiǎn)胃资交螂p缸式
氣缸工作壓力：0.4~0.7MPa
氣缸開關時間：雙作用式1~5秒
氣缸空氣耗量：1~131h
電磁閥電源：220VAC，24VDC
行程：0~90°
環境溫度：-20℃～90℃（特殊需要：-40~150）
性能：（帶定位器）
基本誤差：2%
回差：2%
死區：0.6%
泄漏量：軟密封：GB/T4213 VI級
硬密封：GB/T4213 IV級

五、ZSHV氣動V型調節球閥流量系數Kv

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	25	40	63	100	160	250	350	680	990	1600	2500	4000
允許壓差△P	小于公稱壓力

六、ZSHV氣動V型調節球閥外形尺寸

公稱通徑DN	L	L1		L2			H2		H1
公稱通徑DN	L	雙作用	單作用	雙作用	單作用		雙作用	單作用	雙作用	單作用
25	102	203	290	100	137	77	486	529	8.4	15.2
32	102	203	290	100	137	95	492	535	9.5	16.3
40	114	203	290	100	137	95	347	540	9.5	16.3
50	124	203	290	100	137	100	497	555	10.5	17.5
65	143	203	290	100	137	115	522	565	13.3	19.3
85	165	216	368	120	172	125	570	638	16.8	31.9
100	194	216	368	120	172	125	580	648	19.1	34.1
125	213	368	368	172	172	155	610	658	35.1	35.8
150	229	368	450	172	224	165	573	780	45.2	71.3
200	243	368	450	172	224	195	723	800	73.4	96.3
250	297	450	583	224	272	235	860	907	163	175
300	338	450	662	224	272	275	915	962	219	241

七、ZSHV氣動V型調節球閥安裝使用注意事項

A.安裝氣動V形調節球閥時，應使介質的流向?yàn)榱鏖_方向。
B.氣動V形調節球閥旁應設有旁通管路，以便在不影響生產的情況下對閥門進行檢修和更換。
C.對氣開，氣關方式調整時，只需將執行機構拆下，然后將閥芯連同閥桿位置旋轉90°，再將執行機構裝上，即能實現作用方式的轉換。

八、ZSHV氣動V型調節球閥型號編制說明

V	GT	6	71	F	16	C	G
閥門代號	公司標識：	執行機構：	連接形式：	密封面材質：	公稱壓力：	閥體材質：	溫度類型：
V：表示V型球閥		6：表示氣動	71：表示對夾式	F：表示四氟乙烯	16：表示1.6MPa	C：表示碳鋼	G：表示中溫型
				H：表示金屬密封	25：表示2.5MPa	P：表示不銹鋼	常溫省略
					40：表示4.0MPa
					64：表示6.4MPa
